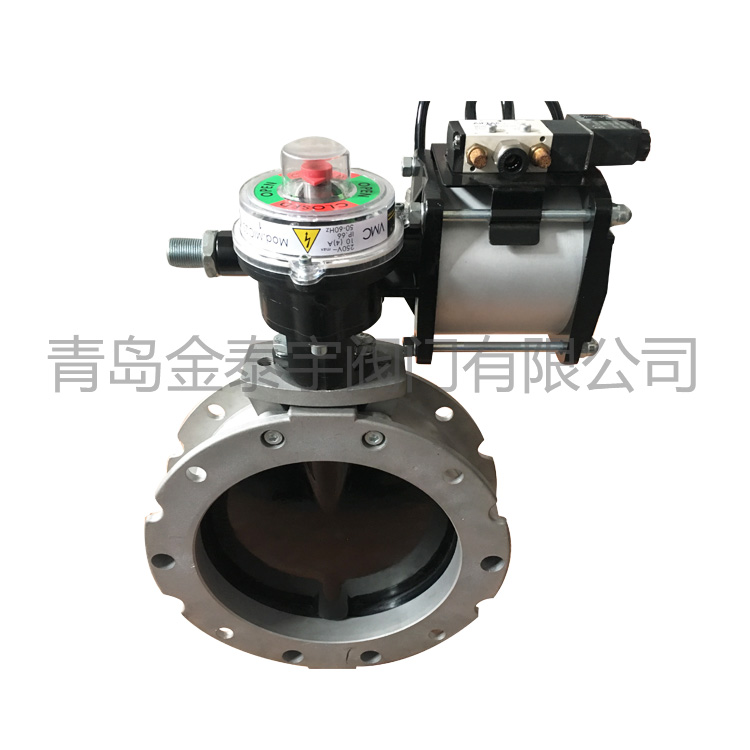

氣動蝶閥又名翻板閥，常用于發生爐、煤氣、天然氣、液化石油氣、冷熱空氣、化工冶煉等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上，用于調理和堵截介質的活動，想學習蝶閥常識？快來，這兒都給你總結好了本文內容部分摘自化工707APP電子書《蝶閥分類、結構及毛病處理常識》。
蝶閥的工作原理蝶閥是用圓形蝶板作啟閉件并隨閥桿滾動來開啟、封閉和調理流體通道的一種閥門。蝶閥的蝶板裝置于管道的直徑方向想學習蝶閥常識
圓盤形蝶板繞著軸線旋轉，旋轉視點為0°~90°之間，旋轉到90°時，閥門則程全開狀態。改動碟板的偏轉視點，即可操控介質的流量。蝶閥的類型的編制想學習蝶閥常識？快來，這兒都給你總結好了公稱通經代號美標系列以Ain值表明；國標系列以G mm值表明，日標系列以J mm值表明。
驅動方法代號光桿；鏈輪傳動；蝸輪傳動；正齒輪傳動；傘齒輪傳動；氣動；6S氣動復位；液動；氣液聯動；8H氣液聯動帶緊迫堵截；電動；9A電動調理；9H電液聯動帶緊迫堵截。閥類代號蝶閥；DH止回蝶閥；DZK真空蝶閥；DA調理蝶閥（常用4-20ma信號，其他須注明）；DTF調風型調理蝶閥；DS伸縮蝶閥；DKS快速蝶閥（須注明動作時間）。
