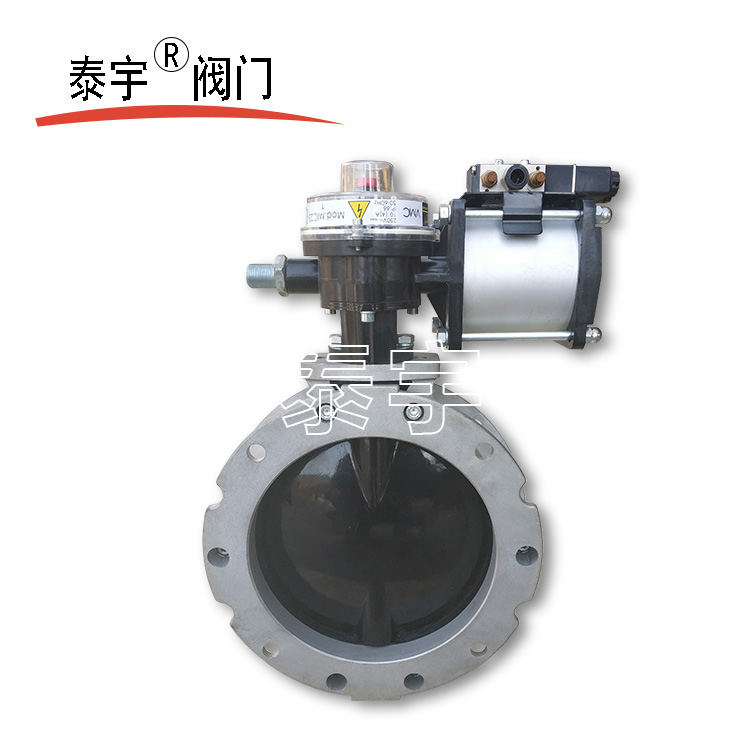

氣動蝶閥是蝶閥的閥體加裝上氣動執行機構的- -種閥門,驅動氣動蝶閥開關的是壓縮空氣。那么通常氣動蝶閥用在哪里呢?它的效果有哪些呢?
一般情況下，氣動蝶閥都安裝在小口徑管道上，用于操控水、蒸汽、空氣、泥漿、油品以及各種腐蝕性介質等流體的活動。
氣動蝶閥的體積小重量輕，安裝以及維護保養都很便利。上面咱們說到氣動蝶閥是有壓縮空氣來驅動的，關于空氣質量有很高的要求，所以氣動蝶閥的驅動裝置還包含各種附件，如空氣過濾減壓閥、氣.動電磁閥、定位器等,前者的效果是過濾空氣中雜質以及水分，后者的效果是操控執行機構的的開和關。
氣動碟閥是用隨閥柑滾動的圓形蝶板做啟閉性,以實現啟用zhi動作的氣動閥門首要做dao切斷閥運用,亦可規劃成具有調理或段閥兼調理的功用，現在碟閥在低壓大中口徑管道上的運用越來越多。
碟閥的首要長處，結構簡略，體積小重量輕，造價低，氣動碟閥該特色尤其明顯，安裝在高空暗道，經過二位五通電磁閥操控操作便利，也可調理流量介質。流體阻力較小，中大口徑的氣動碟閥全開時有用流通面積較大，啟閉敏捷省力，碟扳旋轉90視點即可完成啟閉，由于轉軸兩側碟板手介質效果力接近相等，而發生的轉矩方向相反，因此啟閉力矩較小，低壓下可實現良好的密封，碟閥密封材料有丁晴橡膠、氟橡膠，食用橡膠，襯四氟故密封功能良好，其中硬密封碟閥為軟硬層疊式金屬片具有金屬硬密封和彈性密封的重長處，無論在低溫情況下均具有優良的密封功能。
蝶閥結構原理適用環境分析
蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉視點為0°~90°之間，旋轉到90°時，閥門則牌全開狀況。氣動蝶閥的作業原理
氣動蝶閥通過定位器、電磁閥或者其它設備,吸收到干燥、潤滑的空氣,并操控它們,將這些氣體傳送到氣動執行器的缸體內，并將空氣壓縮,成為氣動執行器作業的氣源，當缸體內的壓縮空氣傳入氣動執行機構的氣室時，氣壓效果在活塞上，發生的推力帶動輸出軸旋轉,一起驅動閥桿和蝶板滾動,便.完成蝶閥的一一個啟閉動作。氣動蝶閥利用壓縮空氣推進執行器內多組組合氣動活塞運動，傳力給橫梁和內曲線軌跡1的特性,帶動空芯主軸作旋轉運動，壓縮空氣氣盤輸至各缸,改變進出氣位置以變主軸旋轉方向，根據蝶閥所需旋轉扭矩的要求，可調整氣缸組合數目,帶動蝶閥作業。
給氣動蝶閥加一個閥門門定位器，可以精確開度調理。還可以采用智能型定位器與現場總線連接，檢測氣動蝶閥作業狀況。
氣動蝶閥通過氣動執行器的作業，能夠靈敏又快速的實現開關啟閉，能夠有用保證管線安全,是一種在工業管線上運用較多的操控閥。
