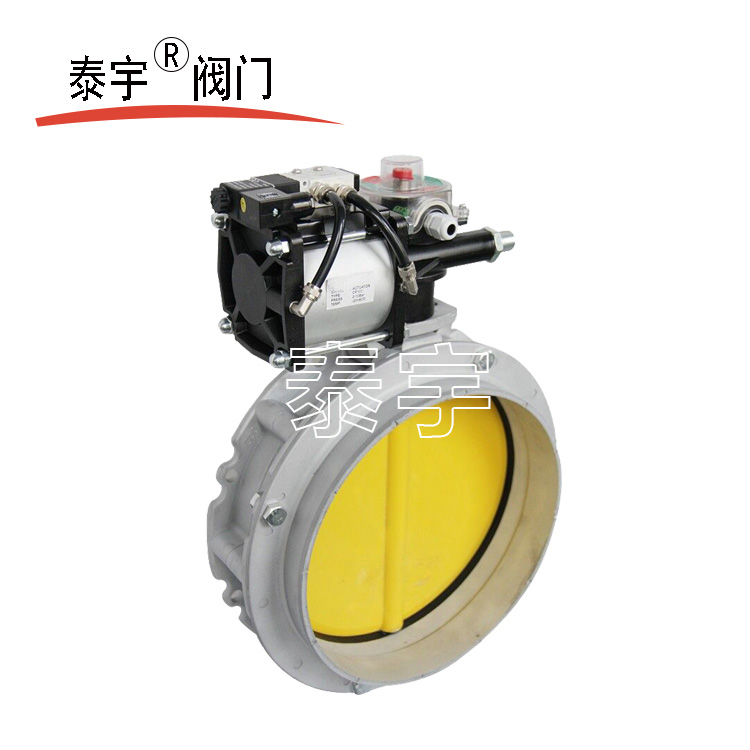

氣動蝶閥是由氣動執行器和蝶閥組成。氣動蝶閥是用隨閥柑轉動的圓形蝶板做啟閉性，以實現啟用動作的氣動閥門主要做截?cái)嚅y使用，亦可設計成具有調節或段閥兼調節的功能，目前蝶閥在低壓大中口徑管道上的使用越來越多。
氣缸與閥體安裝調試方法及注意事項
首先將閥門用外力置于關閉狀態，即順時針旋轉閥軸直到閥板與閥座密封接觸，同時將氣缸也置于關閥狀態（即氣缸軸上方小槽與缸體成垂直狀態，對于順時針旋轉為關閥的閥門），然后將氣缸裝到閥門上 去（安裝方向與閥體平行或垂直都可以），再看螺絲孔是否對正，不會有太大偏差，如有少許偏差，將氣缸體轉動一點就可以了，然后將螺絲緊固。
氣動蝶閥調試時，先檢查閥門配件是否安裝齊全，電磁閥及消音器等，如有不齊全，不得調試，正常供氣氣壓力為0.6MPA±0.05MPA，運行前確保閥體內無雜物卡在閥板處，首次調試運行時用手動操作電磁閥手動鈕（手動操作時電磁閥線圈失電，手動操作才有效；電控操作時將手動扭置于0位，電控操作才有效，0位為關閥，1位為開閥，即得電開閥，失電關閥如需得電關閥，失電開閥，將電磁閥線圈旋轉180度安裝即可），并觀察閥門運行狀態。
如果在調試運行過程中發現閥門在開閥起始位置時很慢，但只要?jiǎng)幼髦缶秃芸?，這種情況是閥門關閉過緊，只需將氣缸行程調小一點即可（把氣缸兩端行程調節螺絲同時往里調一點，調整時需將閥門運行到開位置，然后將氣源關掉再調），調到閥門開啟輕松，關到位不漏就行了。
如果消音器為可調節消音器，則可以調節閥門的開關速度，需將消音器調節到閥門開關速度適合的開度。如果調得過小，可能使閥門不動作。
