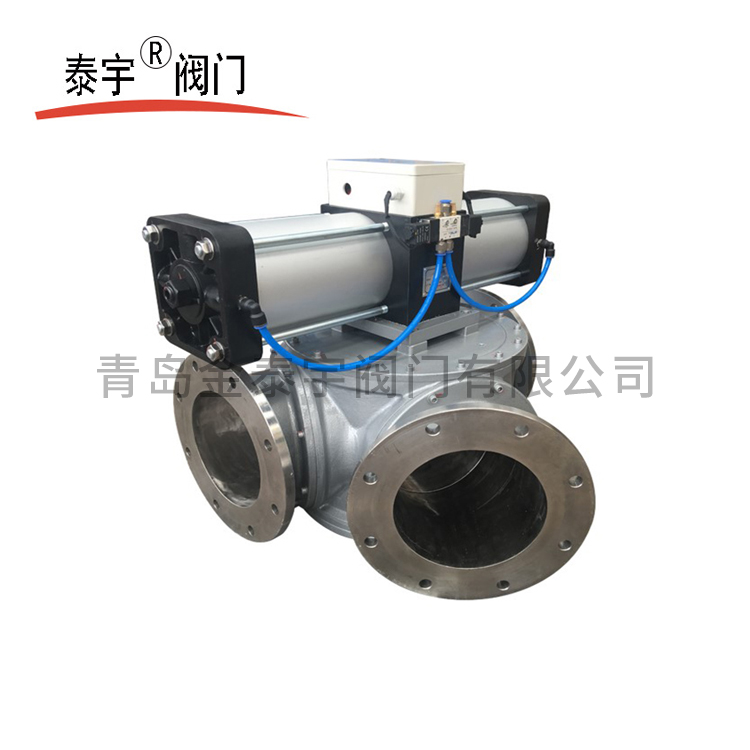

氣動蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。氣動蝶閥在管道中一般應當水平安裝。
氣動蝶閥的結構簡單、體積小、重量輕，只由少數幾個零件組成。在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
氣動蝶閥按不同形式的分類情況如下：
1．按結構形式分類
(1)中心密封蝶閥；(2)單偏心密封蝶閥；(3)雙偏心密封蝶閥；(4)三偏心密封蝶閥
2．按密封面材質分類
(1)軟密封蝶閥；1)密封副由非金屬軟質材料對非金屬軟質材料構成；2)密封副由金屬硬質材料對非金屬軟質材料構成。
(2)金屬硬密封蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。
3．按密封形式分類
(1)強制密封蝶閥：1)彈性密封蝶閥。密封比壓由閥門關閉時閥板擠壓閥座，閥座或閥板的彈性產生；2)外加轉矩密封蝶閥。密封比壓由外加于閥門軸上的轉矩產生；
(2)充壓密封蝶閥。密封比壓由閥座或閥板上的彈件密封元件充壓產生；
(3)自動密封蝶閥。密封比壓由介質壓力自動產生。
