二位三通電磁閥在實踐運用中非常遍及，一般與單效果氣動執行機構配套運用，在生產中可用來接通或切斷氣源，從而對氣動操控膜頭的氣路進行切換?，F(xiàn)在讓我們一同去看看什么是二位三通電磁閥吧。
怎樣知道二位三通電磁閥及其特點
1、二位三通電磁閥在實踐運用中非常遍及，一般與單效果氣動執行機構配套運用，在生產中可用來接通或切斷氣源，從而對氣動操控膜頭的氣路進行切換?，F(xiàn)在讓我們一同去看看什么是二位三通電磁閥吧。
2、電磁閥的作業方位(電磁閥開或關)，其實指的便是電磁閥的閥芯的方位。閥芯在線圈不通電時處在A方位，在線圈通電時處在B方位。當電磁閥的閥芯處在不同的方位時，對閥體上的各接口起到或是接通或是關閉的效果。例如，二位電磁閥是指電磁閥的閥芯有兩個不同的作業方位(開或關)，對電磁閥而言便是電磁閥帶電狀況和失電狀況；對其所操控的閥門來說便是閥門的開和關。

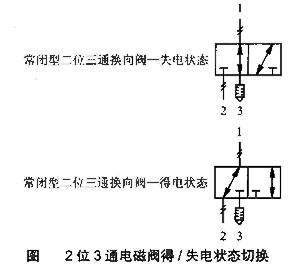

3、二通、三通電磁閥，是指電磁閥的閥體上有兩個、三個通道口。二位二通電磁閥具有一進一出的二個通道，是最常見的電磁閥；二位三通電磁閥，則是一進二出的三個通道，其中的兩出通道分別是對應銜接為常開和常閉。同樣，三通、四通、五通也都是指闊體上的流體通道數。圖表明了二位三通電磁閥的線圈得／失電狀況切換而引起的氣路切換。
4、從氣路上講，兩位三通電磁閥有三個通道通氣，一般狀況下一個通道與氣源銜接，如圖中的2號口；別的兩個通道一個與執行機構的進氣口銜接，如1號口，另一個與執行機構排氣口銜接，一般加裝一個消聲器以消除噪聲，如3號口。
5、線圈不通電，此刻，電磁閥鐵芯在彈簧回復的效果下靠在雙管端，關閉雙管端1、2出口，而單管端出口3處于敞開狀況，即氣路處于斷開狀況；下圖表明二位三通電磁閥得電的狀況。此刻線圈通電，電磁閥鐵芯在電磁力的效果下克服回復彈簧效果力移到單管端，關閉單管端出口3，雙管端出口1、2處于敞開狀況。此刻因為線圈的作業方位發生變化，氣路切換到1—2接通狀況。
